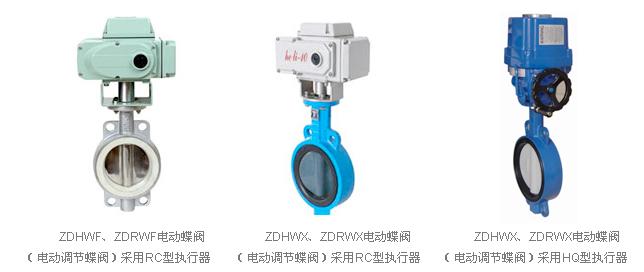

ZDHWF、ZDRWF电动蝶阀
ZDHWF、ZDRWF电动蝶阀
 详细信息:
产品概述
电动蝶阀中线型结构,由阀体、内衬里层(聚四氟乙烯或橡胶)和(不锈钢阀板或镀铬钢阀板)、阀轴组成,其介质流线型的结构设计近似于直线,调节性能好,密封结构为居中心线型密封,密封性能可靠达到双向密封零泄漏,可以任意位置安装。广泛适用于气体、液体、混浊液体、浓浆液或灰粉、悬浮颗粒类等介质
产品特点
电动蝶阀操作力矩小,是所有阀类中操作力矩最小的一种,是自动化控制系统中仪表的执行单元,以AC220V、AC380V或DC24V电源电压作动力,接受来自(DCS、PLC)系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。以角行程输出的扭矩转动阀轴0~90º,就能完成启闭动作或调节动作。全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大,结构简单、密封性能好。调节范围大,通过输入电流信号或电压信号,将此转变成与输入信号相对应的位移,改变阀板的旋转角度(0-90º任意角度),因此一定的输入信号对应一定的转角,实现比例动作,故有较好的调节控制流量等参数。
产品结构



执行机构主要性能技术参数
型 号
输出力矩N.m
动作时间S/90º
功率
(W)
型号
输出力矩N.m
动作时间S/90
功率(W)
型号
输出力矩N.m
动作时间S/90
功率(W)
HL-5
50
10/30
10W/F
381RSA-02
20
8.5
50
PSQ51
50
23
24.2
HL-10
100
15/30
23W/F
381RSA-05
50
17
PSQ66
65
32
24.2
HL-20
200
10/15/30
40W/F
381RSB-10
100
18
150
PSQ76
75
60
25.3
HL-40
400
10/15/30
80W/F
381RSB-20
200
36
PSQ102
100
32
62.1
HL-50
500
10/15/30
90W/F
381RSC-30
300
24
220
PSQ202
200
28
93.0
HL-100
1000
50
100W/F
381RSC-50
500
42
PSQ502
500
43
120
HL-200
2000
100
100W/F
381RSC-60
600
48
PSQ702
700
43
120




381RSD-100
1000
30
300
PSQ1202
1200
31/37
500




381RSD-150
1500
38
PSQ2002
2000
93/112
500




381RSD-200
2000
46




(信号线用屏蔽线) 防护等级:IP65 带曲柄手动操作 电源:AC220V/AC380V/DC24V

(信号线用屏蔽线) 防护等级:IP55 隔爆标志:ExdⅡBT4 带曲柄手动操作,隔爆(381RX)型性能同上 电源电压:AC220V
(信号线用屏蔽线)防护等级:IP65     带手轮操作 电源电压:AC220V

主要零件材料及适用温度

零件名称
材料
阀体
铸铁、碳钢(WCB)、不锈钢(304、316)
蝶板
球墨铸铁镀镍、不锈钢(304、316)
衬里材料
各种橡胶、聚四氟乙烯
阀杆
2Cr13、不锈钢(304、316)
填料
橡胶O型圈、四氟乙烯V型圈、柔性石墨

衬里材料选用和适用温度

材料品种
丁晴橡胶
乙丙橡胶
聚四氟乙烯
氟橡胶
天然橡胶
氯丁橡胶
英语简称
NBR
EPDM
PTFE
VITON
NR
CR
型号代号
XA或JA
XB或JB
F或XC、
XE或JE
X1
X或J
耐最高温度
93℃
150℃
232℃
204℃
85℃
82℃
耐最低温度
-40℃
-40℃
-268℃
-23℃
-20℃
-40℃
适用工作温度
-20~+82℃
-40~+125℃
-30~+150℃
-23~+150℃
-20~+85℃
0~+80℃

流量特性图表


主要技术参数和性能指标
公称通径D(mm)
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
公称压力PN(MPa)
0.6、1.0、1.6
流量特性
近似等百分比(参见典型曲线图)、直线特性、
阀板转角(度)
0°~至90°(可调)
允许泄漏量等级
软密封:零泄露 硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封≤额定CV×0.065%
执行器型号
HL、3810R、PSQ HQ或QB型
作用形式
开关型、智能调节型、(隔爆型)
电源电压
AC220V 50Hz或AC380V 50Hz
调节型
输入信号
DC4~20mA    DC0~10mA   1-5V DC
输出信号
DC4~20mA    DC0~10mA   1-5V DC
基本误差
≤±2.5%

≤±2.5%

1%
可调节比
250:1
开关型
电源电压
AC220V/AC380V/AC110V/DC24V
反馈信号
有源触点信号、无源触信号

应用规范

设计制造标准
法兰尺寸标准
结构长度标准
检验试验标准
GB/T12238-89
JB/T79-94 HG20592
GB12221-89
GB/T13927-89 JB/T9092-99
MSS-SP-68
ANSI B16.5
ISO5752-13
ZJB16006-90
JIS B2024
JIS B2212~2215
JIS B2002
JIS B2003



主要连接连接尺寸表

公称通径(DN)
L
D1
D
z-φd
H1
50
43
125
165
4-23
63
65
46
145
185
4-26.5
70
80
46
160
200
8-18
83
100
52
180
220
4-24.5
105
125
56
210
250
4-23
115
150
56
240
285
4-25
137
200
60
295
340
4-25/23
164
250
68
350/355
395
4-29
206
300
78
400/410
445
4-29
230
350
78
460/470
505
4-30
248
400
102
515/525
565
16-26/30
289
450
114
565/585
615
4-26/30
320
500
127
620/650
670
4-26/33
343
600
154
725/770
780
4-30/36
413
700
165
840
895
4-30
478
